Otomotiv endüstrisinde güvenlik sistemlerinin en kritik bileşeni olan fren tertibatları, aracın kinetik enerjisinin sürtünme yoluyla termal enerjiye dönüştürülmesi prensibi üzerine kuruludur. Bu dönüşümü sağlayan mekanizmaların başında, otomotiv literatüründe “Kampana Fren” olarak tanımlanan sistem gelmektedir. Peki kampana fren nedir?
Modern araçların ön akslarında yerini büyük oranda disk fren sistemlerine bırakmış olsa da, kampana frenler özellikle arka akslarda, ağır ticari araçlarda ve park freni mekanizmalarında mühendislik avantajları nedeniyle halen aktif olarak kullanılmaktadır. Bu makalede, kampana fren nedir, sistemin yapısal bileşenleri nelerdir, hidrolik basıncın mekanik kuvvete dönüşüm süreci nasıldır, sistemin ısı transferi karakteristikleri ve operasyonel bakım gereksinimleri nelerdir gibi sorular, sade ve teknik bir dille incelenmiştir.
Kampana Fren Nedir, Kampana Fren Sisteminin Teknik Tanımı

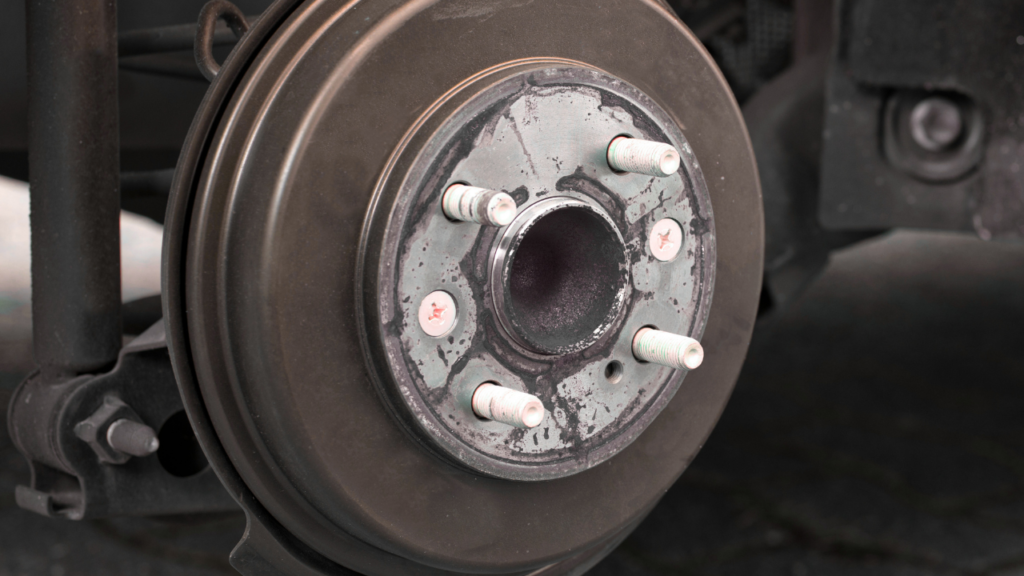

Kampana fren nedir sorusuna kısaca; tekerlek poryasına bağlı olarak tekerlekle eşzamanlı dönen silindirik bir döküm parçanın iç yüzeyine, fren pabuçlarının hidrolik basınçla itilmesi sonucu durdurma kuvveti üreten sürtünme tabanlı bir sistemdir diyebiliriz. Disk frenlerin aksine, sürtünme işlemi tamamen kapalı bir hacim içerisinde gerçekleşmektedir. Bu kapalı yapı, sistemi dış etkenlere, neme ve fiziksel darbelere karşı izole etmektedir. Sistemin verimliliği, kampana iç yüzeyinin pürüzsüzlüğüne ve fren pabuçları üzerindeki balata malzemesinin sürtünme katsayısına doğrudan bağlıdır. Mühendislik tasarımı gereği kampanalar, yüksek ısıya ve basınç altında genleşmeye karşı dirençli dökme demir veya alaşımlı kompozit materyallerden imal edilmektedir.

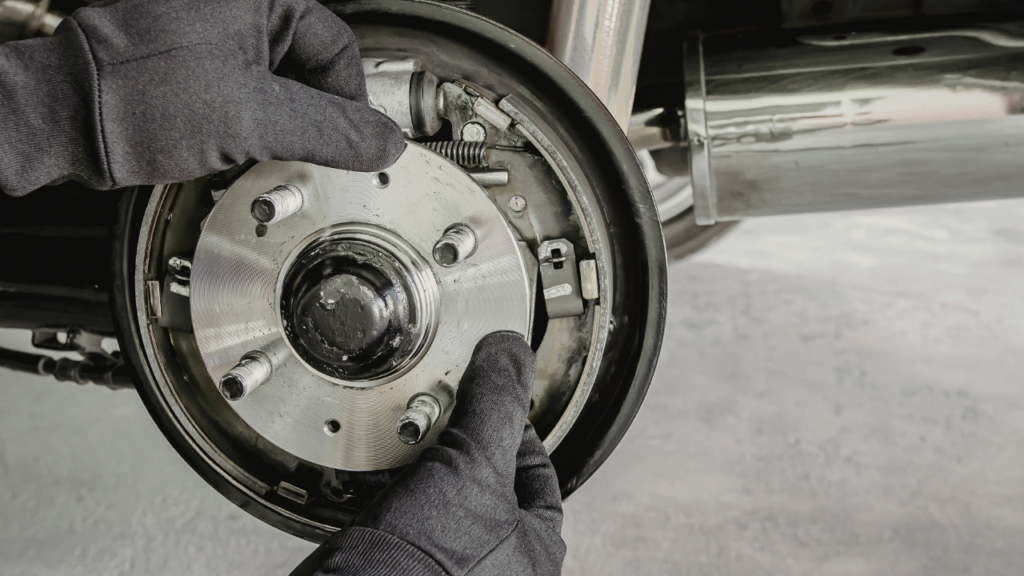

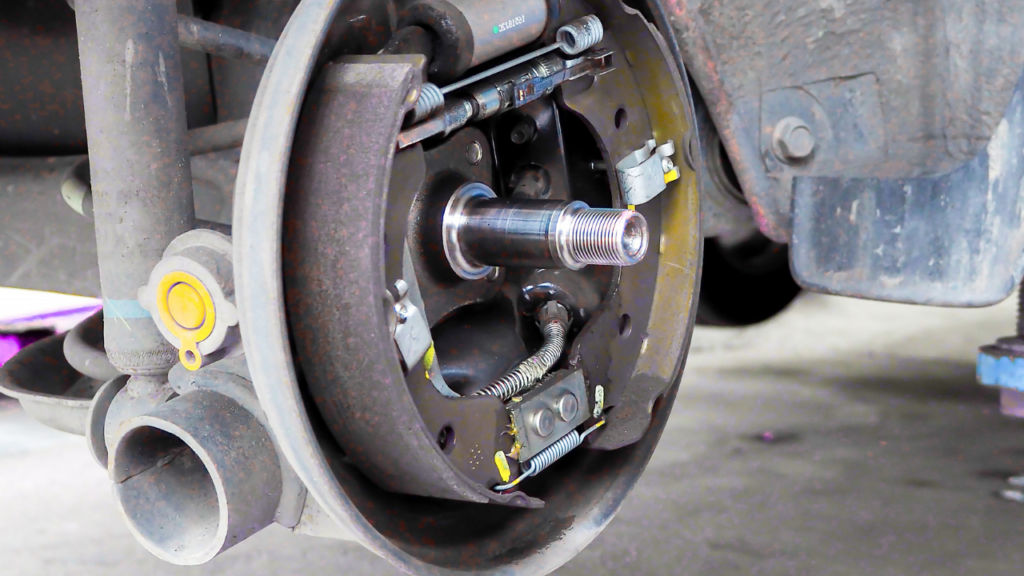

Sistem Bileşenleri ve Mekanik Yapı
Bir kampana fren sistemi, koordineli çalışan birden fazla mekanik ve hidrolik donanımdan oluşmaktadır. Sistemin temel bileşenleri şunlardır:
- Fren Tablası (Backing Plate): Sistemin ana taşıyıcı platformudur. Tekerlek aksına sabitlenen bu plaka, tüm iç parçaların üzerine monte edildiği rijit bir temel sağlar.
- Tekerlek Silindiri (Wheel Cylinder): Fren ana merkezinden gelen hidrolik basıncı, mekanik itme kuvvetine dönüştüren ünitedir. İçerisinde karşılıklı çalışan iki adet piston barındırır.
- Fren Pabuçları (Brake Shoes): Üzerinde sürtünme malzemesi (balata) taşıyan kavisli çelik yapılardır. Frenleme anında dışa doğru açılarak kampanaya baskı uygularlar.
- Geri Getirme Yayları (Return Springs): Fren pedalı bırakıldığında, pabuçların tekrar eski konumuna gelmesini sağlayarak sürtünmeyi sonlandıran yüksek dirençli yaylardır.
- Otomatik Ayar Mekanizması (Self-Adjuster): Balatalar aşındıkça, pabuçlar ile kampana arasındaki boşluğun (clearance) sabit kalmasını sağlayan mekanik bir dişli sistemidir.
Çalışma Prensibi
Kampana fren nedir artık biliyoruz. Peki çalışma prensibi tam olarak nedir? Sürücü fren pedalına basınç uyguladığında, fren ana merkezindeki hidrolik sıvı, fren boruları üzerinden tekerlek silindirine ulaşır. Silindir içerisindeki pistonlar, bu basıncın etkisiyle her iki yöne doğru dışarı çıkarak fren pabuçlarını kampanaya doğru iter. Pabuçların üzerindeki balatalar, hızla dönen kampananın iç yüzeyine temas ettiğinde muazzam bir sürtünme kuvveti oluşur. Bu sürtünme, tekerleğin dönüş hızını yavaşlatırken, hareket enerjisini ısı enerjisine dönüştürerek kampana yüzeyi üzerinden tahliye edilmesini sağlar. Kampana sistemlerinin en belirgin karakteristiklerinden biri “Kendi Kendine Besleme” etkisidir. Pabuçların bir tanesi, kampananın dönüş yönüyle aynı yönde hareket ederek dönme kuvvetinden destek alır ve sürtünme şiddetini ekstra basınç uygulamadan artırır.
Isı Transferi ve Termal Limitler
Kampana fren sistemlerinin mühendislik açısından en büyük sınırlaması, ısı tahliyesi kapasitesidir. Disk frenlerin açık yapısı, rüzgar akışı ile hızlı soğuma sağlarken; kampana frenlerin kapalı tasarımı, ısının sistem içerisinde hapsolmasına neden olmaktadır. Uzun süreli ve şiddetli frenlemelerde kampana sıcaklığı kritik seviyelere ulaştığında, metalin genleşmesi sonucunda pabuçlar ile yüzey arasındaki temas kalitesi düşmektedir. Otomotiv terminolojisinde “Fren Şişmesi” olarak bilinen bu durum, durma mesafesinin uzamasına yol açar. Bu nedenle, modern mühendislik uygulamalarında kampanalar genellikle ısı yükünün daha az olduğu arka akslarda tercih edilmektedir.
Avantajlar ve Kullanım Alanları
Kampana fren nedir, ne değildir artık biliyoruz. Peki bu sistemin kullanım alanları ve avantajları neler? Kısıtlı ısı tahliyesine rağmen, kampana frenlerin belirli kullanım senaryolarında disk frenlere karşı üstünlükleri bulunmaktadır:
- Park Freni Entegrasyonu: Kampana sistemlerinin iç mekanizması, el freni tellerinin entegre edilmesi için son derece uygundur. Bu nedenle, önleri disk olan birçok aracın arka aksında, güvenli park kilitlemesi sağlamak amacıyla kampana yapısı korunmaktadır.
- Maliyet ve Dayanıklılık: Üretim ve yedek parça maliyetleri disk frenlere göre daha ekonomiktir. Ayrıca kapalı yapısı sayesinde mıcırlı, çamurlu ve tozlu yol koşullarında sistemin iç mekanizması dış kirlenmeye karşı tam koruma altındadır.
- Daha Geniş Sürtünme Alanı: Pabuçların kavisli yapısı, kampananın iç yüzeyinde geniş bir temas alanı oluşturur. Bu durum, özellikle ağır yük taşıyan ticari araçlarda yüksek durdurma torku elde edilmesini sağlar.

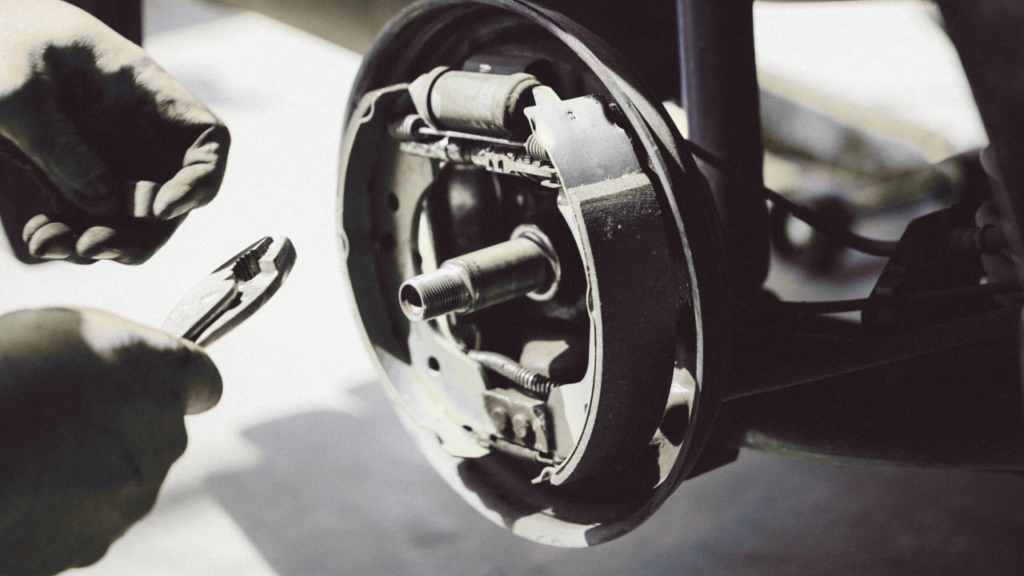

Teknik Bakım ve Arıza Belirtileri
Kampana fren nedir sorusunu detaylarıyla inceledik. Son olarak bu sistemde oluşabilecek arızalara değinelim. Kampana fren sistemleri, sürtünme sonucu oluşan balata tozlarını sistem dışına atamaz. Bu tozlar zamanla sistem içerisinde birikerek mekanik parçaların hareketini kısıtlayabilir veya frenleme sırasında karakteristik bir ses oluşmasına neden olabilir. Sistemdeki en yaygın arıza semptomları arasında; fren pedalının yumuşaması, frenleme anında aracın tek yöne çekmesi ve park freninin tutma kapasitesinin düşmesi yer almaktadır. Pabuçların aşınma seviyesinin düzenli periyotlarla kontrol edilmesi ve kampana iç yüzeyindeki ovalliklerin takip edilmesi sürüş güvenliği açısından hayati önem taşır.
Frenleme Denince Akla Kampana Gelir
Bugün sizlerle kampana fren nedir sorusunun yanıtını aradık. Kampana fren sistemi, otomotiv tarihinin en dayanıklı ve güvenilir mekanik tasarımlarından biridir. Kapalı devre yapısı ve yüksek durdurma torku kapasitesiyle, özellikle arka aks güvenliğinde ve park mekanizmalarında vazgeçilmez bir donanım olmaya devam etmektedir. Sistemin verimliliği, kullanılan sürtünme malzemelerinin kalitesine ve hidrolik bileşenlerin sızdırmazlık bütünlüğüne bağlıdır.
